Una vez más el equipo de INGENUT se ha subido a un avión para aterrizar en Gran Canaria. ¿El objetivo? El suministro e instalación de un conjunto de transportadores para el tratamiento de las devoluciones de revistas y periódicos para nuestro cliente TOTALDIS.

Nuestro cliente, es una empresa de logística y distribución, participada por Editorial Prensa Canaria, editora del periódico La Provincia/Diario de Las Palmas que pertenece a su vez al grupo Editorial Prensa Ibérica e Inforcasa, editora del periódico Canarias 7. Ambos diarios son los de mayor difusión y audiencia del archipiélago canario.

¿Cuál era la necesidad?

La devolución de los productos que distribuye TOTALDIS requiere de todo un complejo proceso automatizado e informatizado para por un lado, contabilizar los abonos a la red de distribuidores y por otro lado, reprocesar los productos, unos para reciclarlos enviándolos a un gestor autorizado y otros para su clasificación y posterior venta.

Dicho proceso, hasta ahora se estaba haciendo de forma semi manual.

¿Cuál fue la solución aportada por INGENUT?

La instalación del nuevo equipamiento automatizado compuesto por los transportadores, permitirá aumentar la producción, trabajar a los operarios de forma mucho más cómoda y prácticamente eliminará los errores.

¿En qué consistió el trabajo?

Llevamos a cabo el suministro y la instalación de un conjunto de transportadores para el tratamiento de las devoluciones de revistas y periódicos.

La instalación consta de dos líneas, las cuales a su vez constan de una serie de equipos tal como indicamos a continuación:

1. LÍNEA INFERIOR DEL HIPÓDROMO DE CLASIFICACIÓN

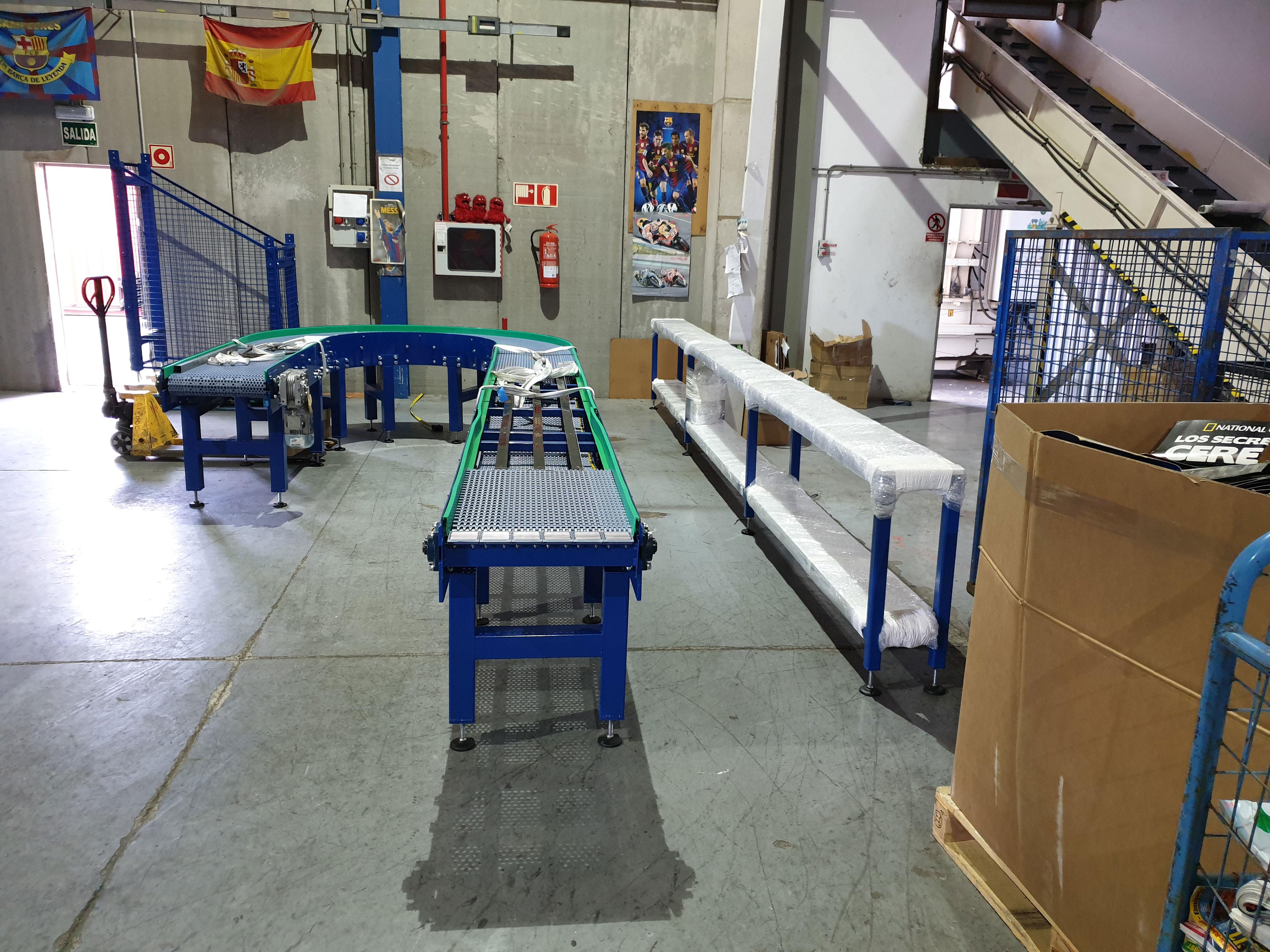

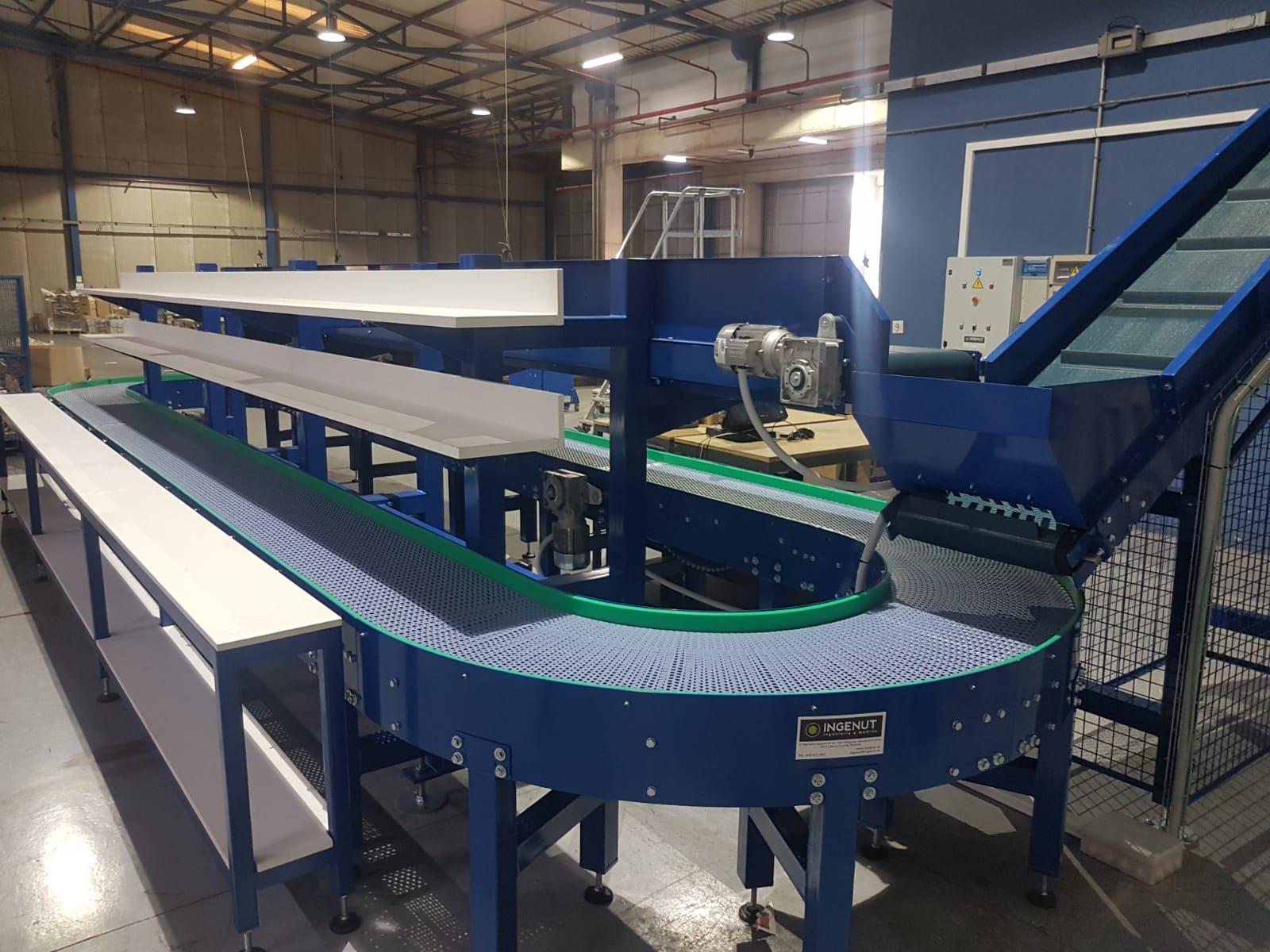

1 Transportador de banda de malla modular TMM en forma de hipódromo de 2.000 x 8.100 mm., sobre este transportador por uno de sus lados y en una zona determinada los operarios descargaran todos los productos mezclados procedentes de las devoluciones, sobre el mismo transportador y con mesas y estanterías auxiliares que se describen más adelante, otros operarios irán clasificando los distintos productos.

2. LÍNEA SUPERIOR DE TRANSPORTADORES DE DESECHOS

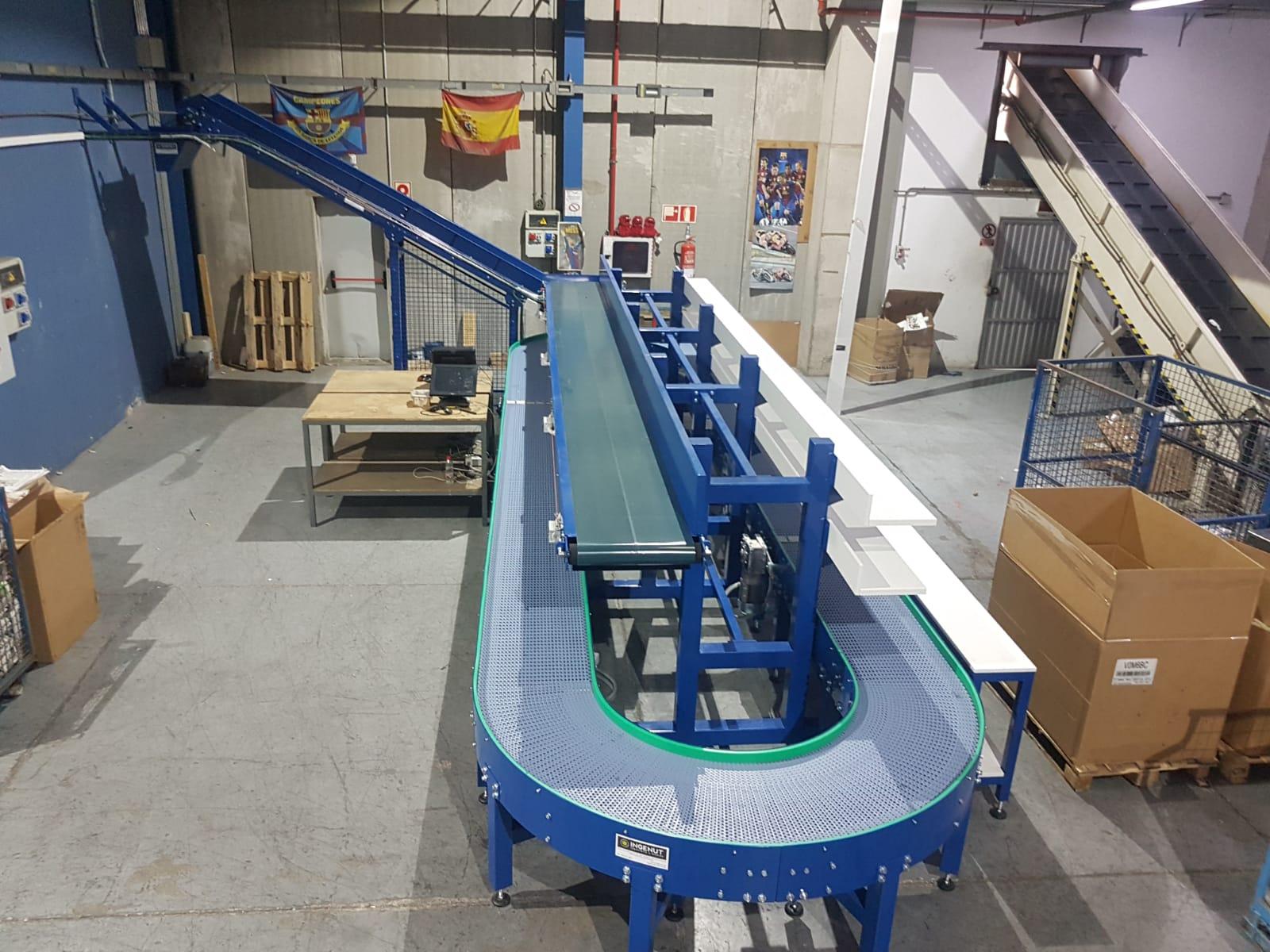

1 Transportador de banda horizontal TCM de 500 x 6.800 mm. situado horizontalmente sobre el hipódromo anterior, a este transportador se lanzarán los periódicos y revistas que sean para destruir.

1 Transportador de banda ascendente TCM de 500 x 2.230 mm. que recibirá el producto del transportador de la posición anterior, lo elevará a una altura suficiente para permitir el paso por su parte inferior y los descargará mediante una bandeja sobre contenedores para su posterior transporte al gestor autorizado.

3. OTROS ELEMENTOS DE LA INSTALACIÓN

1 Estructura metálica central situada en el interior del hipódromo inferior, que soportará por uno de los lados sobre unos brazos el transportador horizontal de desechos superior y por el otro de los lados dos niveles de estantería con baldas de madera de 6.100 x 1.500 x 1.800 mm.

1 Mesa metálica auxiliar adosada a un lateral del hipódromo, que servirá de apoyo para la confección de paquetes de revistas una vez seleccionadas por el operario que las retira del hipódromo para una vez terminados pasarlos a la estantería superior o a la trasera respectivamente, de 6.100 x 300 x 800 mm.

1 Cuadro eléctrico del control del funcionamiento de todos los equipos anteriores e instalación eléctrica en campo, según se describe a continuación:

• • Funcionamiento de la instalación:
    • Transportador que forma el hipódromo inferior de clasificación: Mediante un selector situado en la puerta del armario podrán trabajar en continuo desde que se ponga en marcha la instalación o arrancar y parar desde cada uno de los 4 puestos situados en las mesas a petición de cada uno de los operarios.
    • Conjunto de dos transportadores que forman la línea superior de desechos: En continuo desde que se ponga en marcha la instalación.
    • 1 Armario eléctrico de 700 x 500 x 200 con puerta y con placa de montaje.
      • 1 Conjunto de interruptor general, interruptor diferencial y magneto térmico.
      • 6 Conjuntos de disyuntores magneto térmicos, bloques de contactos auxiliares y contactores.
      • 2 Arrancadores variadores de velocidad.
      • 4 Cajas completas con pulsadores de Marcha y Paro.
      • 1 Paro de Emergencia.
      • 1 Interruptor de tirón.
      • 1 Relé programable compacto Zelio y su correspondiente programación.
      • Resto de pulsetería, bornas, lámparas, señalización y cableado todo ello según Reglamento de Baja Tensión.
      • Instalación eléctrica en campo del cuadro de control anterior y cableado a los distintos elementos que componen la instalación mediante canaleta Rejiband o similar, todo ello según el Reglamento de Baja Tensión.
    • Incluyendo el transporte y seguro hasta las instalaciones del cliente, mano de obra del montaje mecánico y eléctrico, totalmente terminado y funcionando.
    • Certificado CE, Manual de Uso y Mantenimiento y Esquemas Eléctricos.

El conjunto de transportadores ha sido fabricado bajo el diseño y la dirección de INGENUT en Córdoba por nuestro partner EUROTRANSIS de quien somos representantes para todo el archipiélago canario. Mira el vídeo en el que mostramos todo el proceso.
